Hvilke faktorer har betydning, når du vælger en IFM-industrisensor til PLC-systemer?

Forestil dig en højhastighedspakkelinje, der kører med 120 flasker i minuttet. Pludselig stopper systemet. En fejlmeddelelse blinker på HMI'et: "Sensor 7 — Signalfejl." Vedligeholdelsesingeniøren skynder sig hen til linjen, åbner styreskabet og begynder at fejlfinde. 30 minutter senere identificeres problemet: den kapacitive sensor, der er valgt til at detektere klare plastikflasker, er ikke pålidelig, fordi flaskens gennemsigtighed og variationer i det omgivende lys forårsager falske triggere. Dette er ikke en sensorfejl; det er en udvælgelsesfejl. Den forkerte sensor blev valgt til applikationen, og hele produktionslinjen betalte prisen. Dette scenarie udspiller sig på fabrikker hver dag, og det understreger en grundlæggende sandhed: at vælge den rigtige sensor til et PLC-system er ikke en triviel opgave. Det er en beslutning, der kræver en struktureret tilgang, en dyb forståelse af applikationen og en klar forståelse af de tekniske faktorer, der bestemmer sensorens ydeevne.


Når du vælger enIFM industriel sensorfor PLC-systemer skal ingeniører evaluere syv kritiske dimensioner: sensortype og detektionsprincip, elektrisk kompatibilitet med PLC-inputmodulet, miljøforhold (temperatur, fugt, støv), kommunikationsprotokolintegration (især IO-Link), responstid og nøjagtighed, montering og mekaniske begrænsninger og langsigtet pålidelighed og samlede ejeromkostninger. Hver af disse faktorer interagerer med de andre, og det optimale valg er sjældent den dyreste sensor eller den med det længste detektionsområde. Det er sensoren, der er præcist tilpasset de specifikke krav til applikationen. Denne artikel vil systematisk guide dig gennem hver af disse dimensioner og give teknisk indsigt, praktiske eksempler og beslutningstagningsrammer for at hjælpe dig med at vælge den rigtige IFM Industrial Sensor til dit PLC-system.

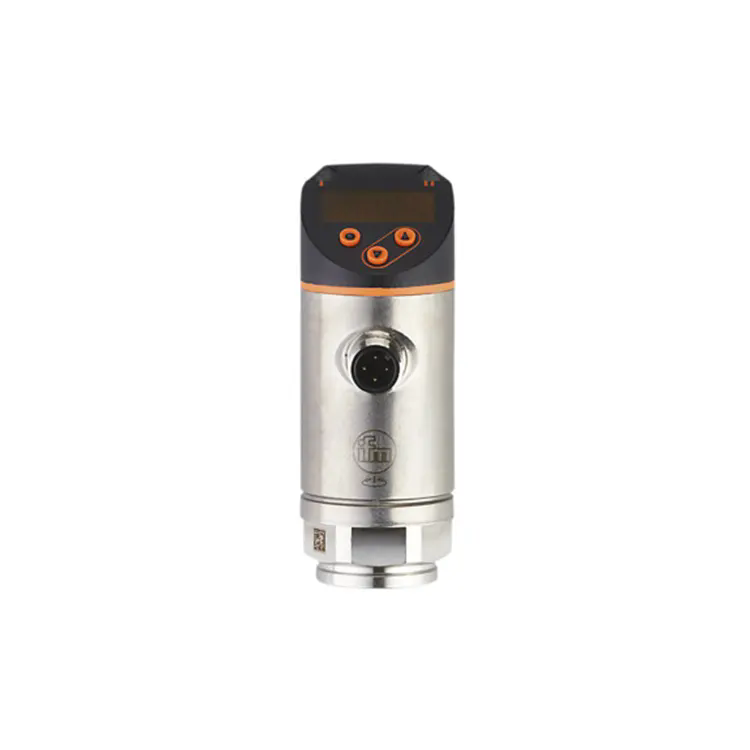

IFM PN7071


Indholdsfortegnelse


1. Hvad er en IFM industriel sensor, og hvad er dens nøglespecifikationer?

AnIFM industriel sensorer en elektronisk enhed designet til at detektere fysiske ændringer i et produktionsmiljø og konvertere disse ændringer til elektriske signaler, der kan fortolkes af en programmerbar logisk controller (PLC). Sensoren er det sensoriske organ i automatiseringssystemet, og giver den feedback, der er nødvendig for, at PLC'en kan træffe beslutninger, igangsætte handlinger og bevare kontrol over industrielle processer. Uanset om det er at registrere tilstedeværelsen af ​​en komponent på en transportør, måle trykket i en hydraulikledning eller overvåge temperaturen på en motorvikling, er IFM Industrial Sensor grænsefladen mellem den fysiske verden og det digitale styresystem.


IFM er et globalt anerkendt mærke kendt for sit brede udvalg af industrielle sensorer, herunder induktive nærhedssensorer, fotoelektriske sensorer, kapacitive sensorer, ultralydssensorer, tryksensorer, temperatursensorer og flowsensorer. Hver sensortype er designet til et specifikt detektionsprincip, hvilket gør den velegnet til bestemte applikationer og miljøer. Valget af den rigtige IFM Industrial Sensor kræver en klar forståelse af applikationskravene, detektionsobjektet og integrationsmiljøet. Sensoren skal være kompatibel med PLC'en med hensyn til elektriske specifikationer (spænding, strøm, udgangstype), kommunikationsprotokol (IO-Link, PROFINET, EtherNet/IP) og mekanisk montering. Sensorens tekniske specifikationer definerer dens ydeevne og bestemmer, om den er i stand til at opfylde applikationens krav.


Vores team klAutomatisering af flydende lys Trade Co., Ltd.har specialiseret sig i at hjælpe ingeniører med at navigere i denne udvælgelsesproces. Med mange års erfaring i at levere IFM Industrial Sensor-produkter til systemintegratorer og producenter forstår vi nuancerne i sensorvalg og kan give vejledning om den bedst egnede sensor til din applikation. Uanset om du designer et nyt system eller vedligeholder et eksisterende, er valget af den rigtige IFM Industrial Sensor afgørende for succesen af ​​dit automatiseringsprojekt. I de følgende afsnit vil vi dykke dybt ned i de vigtigste specifikationer, sensortyper og integrationsovervejelser, der vil guide dig til et optimalt sensorvalg.

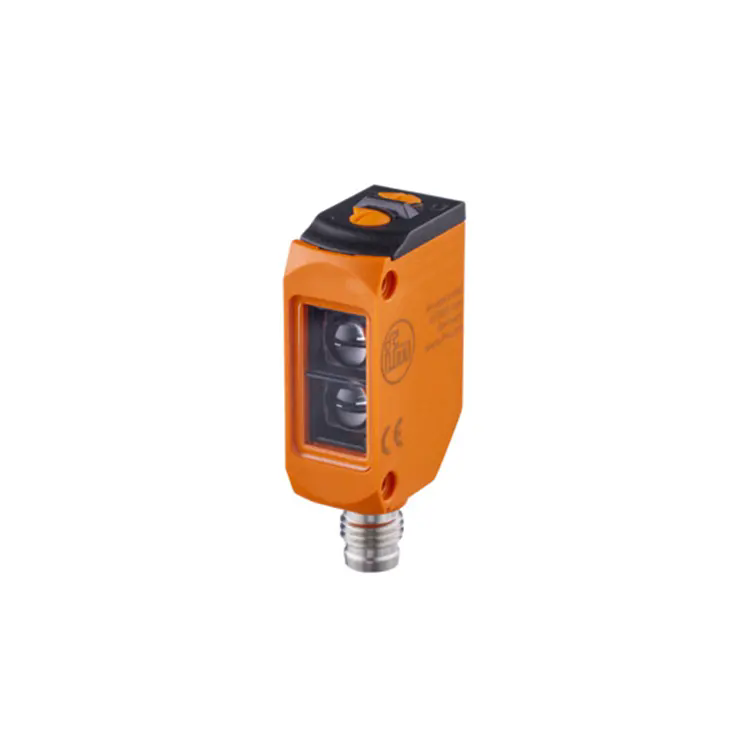

IFM O6H202


1.1 Hvilke tekniske specifikationer definerer en højtydende IFM industriel sensor?

De tekniske specifikationer for enIFM industriel sensorgive en kvantitativ beskrivelse af dens muligheder og begrænsninger. Det er vigtigt at forstå disse specifikationer for at sammenligne sensormodeller og bestemme deres egnethed til en specifik applikation. Følgende tabel opsummerer de vigtigste tekniske specifikationer for en række IFM industrielle sensortyper sammen med deres typiske værdier og indvirkningen på applikationens ydeevne.


Specifikation Induktiv nærhed Fotoelektrisk Kapacitiv Ultralyd Indvirkning på ansøgning
Registreringsområde (mm) 2 - 40 50 - 20.000 2 - 40 20 - 8000 Bestemmer den maksimale afstand til målet
Svartid (ms) < 1 < 1 < 5 < 50 Kritisk for højhastighedsapplikationer
Gentagelsesnøjagtighed (%) < 2 < 5 < 5 < 2 Sikrer ensartet detektion over tid
Driftstemperatur (°C) -25 til +85 -25 til +60 -25 til +85 -20 til +70 Definerer brugbart miljøområde
Ingress Protection (IP) IP67 IP67 IP67 IP67 Modstandsdygtighed over for støv og vandindtrængning
Udgangstype PNP/NPN, IO-Link PNP/NPN, IO-Link PNP/NPN, IO-Link PNP/NPN, IO-Link Kompatibilitet med PLC-indgangsmoduler
Husmateriale Rustfrit stål ABS/PC Rustfrit stål Rustfrit stål Holdbarhed og kemikalieresistens


Ved evaluering af disse specifikationer er det vigtigt at prioritere dem ud fra applikationskravene. For en højhastighedsaftapningslinje er responstid og gentagelsesnøjagtighed afgørende. For et udendørs materialehåndteringssystem er IP-klassificeringen og driftstemperaturområdet altafgørende. For en kemisk behandlingsanvendelse er husmateriale og kemisk resistens prioriteret. Vores fabrik klAutomatisering af flydende lysunderstreger vigtigheden af ​​en balanceret tilgang, hvor alle specifikationer betragtes holistisk for at sikre, at den valgte sensor lever op til applikationens krav og yder pålidelig, langsigtet service.


2. Hvilke sensortyper er tilgængelige, og hvilken passer til din applikation?

Forestil dig en ingeniør ved navn Sarah, som arbejder på et stort bilmonteringsanlæg. Hun får til opgave at designe en ny sensorløsning til en robotsvejsecelle. Cellen skal detektere tilstedeværelsen af ​​metaldele, verificere korrekt orientering og sikre, at robotarmen er i den korrekte position, før svejsecyklussen påbegyndes. Sarah har en række sensortyper til rådighed, men hun skal vælge den rigtige til hver funktion. Dette scenarie er typisk for enhver automationsingeniør, og udvælgelsesprocessen kan bedst gribes an som et systematisk beslutningstræ.


Det første beslutningspunkt er detektionsprincippet. De mest almindelige typerIFM industriel sensorer induktive, fotoelektriske, kapacitive og ultralyds. Induktive sensorer er metaldetektionens arbejdsheste. De genererer et højfrekvent magnetfelt, der ændres, når en metalgenstand kommer ind i detektionsområdet. De er meget pålidelige, hurtige og upåvirkede af støv, snavs eller olie på det følende ansigt. Til Sarahs svejsecelle er induktive sensorer det perfekte valg til at detektere tilstedeværelsen af ​​metaldele og verificere, at robotarmen er på plads. Fotoelektriske sensorer bruger lys til at detektere genstande. De kommer i tre almindelige tilstande: gennemstrålende, retroreflekterende og diffuse. Gennemgående sensorer har en separat sender og modtager, der giver det længste detektionsområde og den højeste pålidelighed i snavsede miljøer. De er ideelle til at detektere små dele eller genstande, der ikke pålideligt kan detekteres med andre metoder. I svejsecellen kan en retroreflekterende sensor bruges til at bekræfte, at delen er i den rigtige orientering, før svejsningen begynder.


Kapacitive sensorer registrerer ændringer i kapacitans forårsaget af tilstedeværelsen af ​​ethvert objekt, uanset dets materiale. De er især nyttige til at detektere ikke-metalliske genstande, såsom plastik, væsker og granulære materialer. I en svejsecelle kan en kapacitiv sensor bruges til at detektere tilstedeværelsen af ​​en kølevæske i en flowledning eller til at føle niveauet af et smøremiddel. Ultralydssensorer bruger lydbølger til at detektere objekter, hvilket gør dem ideelle til applikationer, hvor fotoelektriske sensorer er uegnede på grund af støv eller målets farve, gennemsigtighed eller reflektivitet. Ultralydssensorer bruges almindeligvis til afstandsmåling, niveaudetektion og objektdetektering i barske miljøer. Tabellen nedenfor giver en beslutningsramme for valg af den passende sensortype baseret på detektionskravene.

Detektionskrav Induktiv Fotoelektrisk Kapacitiv Ultralyd Henstilling
Opdag metalgenstand, kort rækkevidde Induktiv nærhed
Registrer objekt på lang afstand (1-20 m) Fotoelektrisk gennemgående stråle
Registrer gennemsigtig genstand (glas, plastik) Fotoelektrisk eller ultralyd
Registrer ikke-metallisk væske eller fast stof Kapacitiv eller ultralyd
Registrer objekter i støvede omgivelser Induktiv eller ultralyd
Mål afstanden til objektet Ultralyd
Højhastighedsdetektion (< 1 ms) Induktiv eller fotoelektrisk


I Sarahs svejsecelleapplikation er induktive sensorer det foretrukne valg til metaldetektion, mens fotoelektriske sensorer giver fleksibiliteten til orienteringsverifikation. Kapacitive og ultralydssensorer kan overvejes til yderligere hjælpefunktioner. Nøglen til vellykket sensorvalg er at matche sensorens detektionsprincip til målets specifikke karakteristika og miljøforholdene. PåAutomatisering af flydende lys Trade Co., Ltd., kan vores team af automationsspecialister hjælpe dig med at navigere i de tilgængelige muligheder og vælge den rigtige IFM Industrial Sensor til din specifikke applikation.


3. Hvilke elektriske specifikationer skal matches med PLC-systemet?

Når sensortypen er valgt, er det næste kritiske trin at sikre elektrisk kompatibilitet med PLC-systemet. Føleren skal være korrekt afstemt til PLC'ens indgangsmodul med hensyn til spænding, strøm, udgangstype og tilslutningsmetode. En elektrisk uoverensstemmelse kan resultere i intet signal, forkert signal eller beskadigelse af sensoren eller PLC'en. De mest almindelige elektriske uoverensstemmelser involverer udgangstype (NPN vs. PNP) og strømforsyningsspænding. At forstå disse parametre er afgørende for en vellykket integration.


Udgangstypen for enIFM industriel sensorrefererer til konfigurationen af ​​transistorudgangen, der skifter signalet til PLC'en. Der er to primære outputtyper: NPN (synker) og PNP (sourcing). I en NPN-udgang skifter sensoren signalet til jord (0V), når den aktiveres, og synker strøm fra PLC'ens indgang. I en PNP-udgang skifter sensoren signalet til den positive forsyningsspænding (f.eks. +24V), når den aktiveres, og henter strøm til PLC'ens indgang. Valget mellem NPN og PNP afhænger af PLC'ens inputmodul. De fleste europæiske PLC'er (såsom Siemens) bruger PNP-indgange, mens nogle asiatiske PLC'er (såsom nogle ældre Omron-modeller) bruger NPN-indgange. Det er vigtigt at verificere PLC'ens inputtype, før du vælger sensor. Mange moderne PLC'er understøtter både NPN og PNP, men det er altid bedst at tjekke inputmodulets specifikationer.


Ud over udgangstype skal sensorens forsyningsspænding være kompatibel med PLC'ens strømforsyning. De fleste IFM industrielle sensorer fungerer på DC-spændinger, typisk 10-30V DC. Nogle sensorer er tilgængelige i AC-drevne versioner. PLC-systemet leverer normalt en 24V DC-strømforsyning, som er kompatibel med de fleste DC-sensorer. Det er dog vigtigt at tjekke sensorens datablad for at bekræfte spændingsværdien og sikre, at sensoren er inden for PLC'ens strømforsyningskapacitet. Tilslutningsmetoden er en anden kompatibilitetsfaktor. Følere fås med forudforbundne kabler, stikforbindelser (M8, M12) eller skrueterminaler. Valget af tilslutningsmetode afhænger af installationsmiljøet og behovet for fleksibilitet. M12-stik er de mest almindelige i industriel automation, hvilket giver en robust, vandtæt forbindelse, der er nem at afbryde og tilslutte igen. Følgende tabel giver en tjekliste for elektrisk kompatibilitet til valg af en IFM Industrial Sensor til et PLC-system.


Punkt Check Typisk IFM-sensorspecifikation Fælles PLC-specifikation
Forsyningsspænding Kompatibel spændingsområde 10-30V DC 24V DC
Udgangstype NPN- eller PNP-kompatibilitet PNP eller NPN (tjek model) Tjek PLC-indgangsmodulets specifikationer
Udgangssignaltype Digital eller analog Digital (PNP/NPN) eller Analog (4-20mA, 0-10V) Digitalt eller analogt indgangsmodul påkrævet
Belastningsstrøm Max strømtræk Typisk 100-200 mA Kontroller PLC-indgangsmodulets kapacitet
Tilslutningstype Kompatibel stik M12, M8 eller kabel Kontroller PLC klemrække eller stik
IO-Link support Kommunikationsprotokol IO-Link V1.1 Kontroller PLC IO-Link master-kapacitet



Ved systematisk at kontrollere disse elektriske parametre kan ingeniører sikre, at IFM Industrial Sensor og PLC-systemet er fuldt kompatible, hvilket forhindrer integrationshovedpine og sikrer pålidelig systemdrift. Vores team klAutomatisering af flydende lyser velbevandret i disse kompatibilitetskrav og kan hjælpe med at krydstjekke specifikationer for at sikre en problemfri integration.


4. Hvordan påvirker driftsmiljøet IFM Industriel sensorvalg?

Driftsmiljøet er en kritisk faktor, som dramatisk kan påvirke sensorens ydeevne og pålidelighed. En IFM Industrial Sensor, der fungerer perfekt i et rent, temperaturkontrolleret laboratorium, kan hurtigt svigte i et barsk industrielt miljø. Miljøet pålægger begrænsninger på sensorens design, herunder dens indtrængningsbeskyttelse (IP) rating, husmateriale og temperaturtolerance. Tre typiske industrielle miljøer illustrerer rækken af ​​udfordringer, som sensorer skal modstå.


Case 1: Fødevareforarbejdningsanlæg — høj luftfugtighed og kemisk udvaskning.Et fødevareforarbejdningsanlæg kræver sensorer, der kan modstå hyppige højtryksspulinger med rengøringsmidler. Miljøet er vådt og fugtigt, med temperaturer fra -10°C i kølerum til +40°C i forarbejdningsområdet. Sensorerne skal være konstrueret med en høj IP-klassificering (IP69K for nedvaskning) og husmateriale, der er modstandsdygtigt over for korrosion og kemiske angreb. Rustfrit stålhuse med glatte overflader (for at forhindre bakterievækst) er det foretrukne valg. Fotoelektriske sensorer med robuste tætninger er også afgørende for at forhindre fugtindtrængning. For denne applikation er IP-klassificeringen og materialevalg de primære udvælgelseskriterier, og sensorens detektionsområde eller hastighed kan være sekundært.


Tilfælde 2: Automobilsvejsecelle — høj temperatur og elektromagnetisk støj.En bilsvejsecelle skaber et udfordrende miljø for sensorer. Området udsættes for høje temperaturer fra svejseoperationer, som kan nå op til 150°C. Derudover genererer svejseudstyr betydelig elektromagnetisk interferens (EMI), som kan forårsage falsk udløsning i sensorer uden tilstrækkelig afskærmning. Sensorer i dette miljø kræver højtemperaturklassificeringer (op til 85°C eller højere), robust EMI-afskærmning og ofte specielle monteringsarrangementer for at beskytte dem mod svejsesprøjt. Induktive sensorer med en høj koblingsfrekvens og god EMI-immunitet foretrækkes ofte til denne applikation. Temperaturklassificeringen og EMI-immuniteten er de kritiske faktorer.


Case 3: Cementfabrik — Højt støv og vibration.En cementfabrik er et støvet, barskt miljø med høje niveauer af luftbårne partikler. Sensorer udsættes for konstante vibrationer fra knusere og transportører. Sensoren skal være støvtæt (IP6X-klassificering) og have et hus, der er robust nok til at modstå konstante vibrationer. Fotoelektriske sensorer er ofte uegnede til dette miljø på grund af støvophobning på optikken, som kan blokere lysstrålen. Induktive sensorer med deres selvstændige, forseglede design er ofte det foretrukne valg. Ultralydssensorer kan også bruges, hvis de er designet med robuste huse. For dette miljø er IP-klassificeringen, husets materiale og vibrationsmodstanden de vigtigste valgfaktorer.


Følgende tabel giver en oversigt over miljøhensyn og deres indvirkning på sensorvalg.

Miljøfaktor Typisk udfordring Sensorspecifikation påvirket Anbefalet løsning
Fugt/høj luftfugtighed Vandindtrængning, korrosion IP-klassificering, husmateriale IP67/IP69K, Rustfrit stålhus
Ekstrem temperatur Ydeevneforringelse, svigt Driftstemperaturområde Bred temperatursensorer (-40°C til +85°C)
Støv/partikler Optisk blokering, forurening IP-klassificering, sensortype Induktive sensorer, Ultralydssensorer, IP6X
Vibration/chok Mekanisk skade, løse forbindelser Husmateriale, Montering Rustfrit stålhus, sikker montering
Elektromagnetisk interferens (EMI) Falsk udløsning EMC-klassificering, sensortype Sensorer med høj EMC-immunitet, skærmede kabler
Kemisk eksponering Boligforringelse Husmateriale PTFE eller keramisk belagt hus


At forstå de miljømæssige krav til din applikation er afgørende for at vælge en IFM Industrial Sensor, der vil levere pålidelig, langsigtet service. Vores team klAutomatisering af flydende lys Trade Co., Ltd.kan hjælpe dig med at vurdere miljøforholdene i din applikation og anbefale de passende sensorspecifikationer for at sikre robust ydeevne.


5. Hvordan forbedrer kommunikationsprotokoller og IO-link sensor-PLC-integration?

Tidligere var industrielle sensorer simple enheder, der leverede et binært signal til PLC'en: tændt eller slukket. PLC'en modtog et signal, der indikerede tilstedeværelsen eller fraværet af et objekt, og intet mere. I dag har kommunikationslandskabet for industrielle sensorer udviklet sig dramatisk. ModerneIFM industriel sensorunderstøtte avancerede kommunikationsprotokoller såsom IO-Link, som forvandler sensoren fra en simpel switch til en smart, datarig enhed. IO-Link er ikke kun en kommunikationsstandard; det er et paradigmeskifte, der forbedrer sensor-PLC-integration og låser op for nye muligheder, som tidligere var umulige.


IO-Link er en punkt-til-punkt kommunikationsprotokol, der muliggør dataudveksling mellem en sensor og PLC'en (eller en IO-Link master). I modsætning til traditionel diskret I/O, hvor sensoren kun sender et digitalt signal, tillader IO-Link tovejskommunikation. PLC'en kan ikke kun læse sensorens koblingsstatus, men også få adgang til detaljeret diagnostisk information, læse procesparametre og endda omkonfigurere sensoren eksternt. Dette er en game-changer for industriel automatisering. For eksempel kan en IFM Industrial Sensor med IO-Link-kapacitet give information om detektionskvaliteten (signalstyrke), sensorens temperatur, dens driftstimer og endda dens interne diagnostiske status. Disse data kan bruges af PLC'en eller et overordnet system til forudsigelig vedligeholdelse, procesoptimering og kvalitetskontrol.


Fordelene ved IO-Link til sensor-PLC-integration er betydelige. Overvej en produktionslinje med hundredvis af sensorer. Med traditionel diskret I/O modtager PLC'en kun et begrænset sæt signaler. Hvis en sensor svigter, kan PLC'en registrere et tab af signal, men den ved ikke hvorfor. Vedligeholdelsesteamet skal fysisk inspicere sensoren for at diagnosticere problemet. Med IO-Link modtager PLC'en en diagnostisk alarm, der angiver præcis, hvilken sensor der fejler og hvorfor (f.eks. "Sensor 37 - Signal for svagt, rengøring påkrævet"). Dette reducerer fejlfindingstiden markant og minimerer nedetiden. Derudover kan PLC'en med IO-Link ændre sensorens indstillinger (såsom detekteringsafstanden eller outputtimingen) uden at kræve en fysisk forbindelse til sensoren. Dette gør det nemt at tilpasse systemet til skiftende produktionskrav.


Integrationen af ​​en IFM Industrial Sensor med IO-Link i et PLC-system involverer tre komponenter: sensoren (med IO-Link-kapacitet), IO-Link-masteren (et modul, der forbinder sensoren og PLC'ens feltbus) og selve PLC'en. IO-Link-masteren er forbundet til PLC'en via en feltbus (såsom PROFINET, EtherNet/IP eller EtherCAT). Masteren kommunikerer med sensoren ved hjælp af IO-Link protokol og oversætter derefter dataene til PLC'ens feltbus. Denne arkitektur forenkler ledningsføringen betydeligt: ​​Et enkelt 4-leder kabel forbinder sensoren med masteren, og et enkelt feltbuskabel forbinder masteren til PLC'en. Dette er i skærende kontrast til den traditionelle tilgang, hvor hvert diskret signal kræver sin egen dedikerede ledning. Følgende tabel giver en oversigt over de vigtigste fordele ved IO-Link til sensor-PLC-integration.


Feature Traditionel diskret I/O IO-Link
Dataretning Envejs (sensor til PLC) Tovejs (sensor ↔ PLC)
Information tilgængelig Binært signal (til/fra) Binært signal + diagnostik + procesdata
Fjernkonfiguration Ikke muligt Ja (sensorindstillinger kan ændres eksternt)
Ledninger Individuelle ledninger for hvert signal Enkelt 4-leder kabel pr. sensor
Diagnostik Grundlæggende (signal til stede/fraværende) Detaljeret (signalkvalitet, temperatur, driftstimer)
Forudsigende vedligeholdelse Begrænset Aktiveret af diagnostiske data


Vores team klAutomatisering af flydende lys Trade Co., Ltd.kan hjælpe med design og implementering af IO-Link-baserede sensornetværk, give vejledning om sensorvalg, masterkonfiguration og PLC-programmering. Vi anerkender, at overgangen fra traditionel I/O til IO-Link er en strategisk beslutning, som markant kan forbedre dit automatiseringssystems muligheder og ydeevne.


6. Hvordan evaluerer man langsigtet pålidelighed og samlede ejeromkostninger?

Når du vælger enIFM industriel sensor, er det fristende udelukkende at fokusere på den oprindelige købspris. Men de sande omkostninger ved en sensor strækker sig langt ud over dens anskaffelsesomkostninger. De samlede ejeromkostninger (TCO) inkluderer omkostningerne til installation, drift, vedligeholdelse og, vigtigst af alt, omkostningerne ved nedetid som følge af sensorfejl. En sensor, der er lidt dyrere, men betydeligt mere pålidelig, kan spare en fabrik for titusindvis af dollars i løbet af dens levetid. Derfor er evaluering af langsigtet pålidelighed en kritisk komponent i udvælgelsesprocessen.


Pålideligheden af ​​en industriel sensor kvantificeres typisk ved dens gennemsnitlige tid mellem fejl (MTBF). En høj MTBF indikerer en pålidelig sensor, der sandsynligvis ikke vil svigte i løbet af dens forventede levetid. IFM-sensorer er kendt for deres høje kvalitet og robuste design, med MTBF-værdier, der er blandt de bedste i branchen. MTBF er dog ikke den eneste faktor at overveje. Sensorens robusthed over for miljøfaktorer, dens immunitet over for elektromagnetisk interferens og dens modstand mod fysisk stress bidrager også til dens langsigtede pålidelighed. En sensor, der er anbragt i et robust hus af rustfrit stål og har en høj IP-klassificering, er mere tilbøjelige til at overleve i et barsk industrielt miljø end en med et plastikhus og en lavere IP-klassificering.


Lad os overveje et scenarie for at illustrere vigtigheden af ​​TCO. En fabrik har 100 sensorer installeret på en kritisk produktionslinje. Fabrikken er i drift 24/7, 365 dage om året. Hver times nedetid koster fabrikken 10.000 dollars i tabt produktion. Én sensorfejl resulterer i gennemsnit i 2 timers nedetid til fejlfinding, udskiftning og genstart. Hvis en lavprissensor har en fejlrate på 1 fejl om året (MTBF på 8.760 timer), er omkostningerne ved nedetid fra denne sensor alene $20.000 om året ($10.000 x 2 timer). Hvis en IFM Industrial Sensor af høj kvalitet har en fejlrate på 0,1 fejl om året (MTBF på 87.600 timer), er omkostningerne ved nedetid kun $2.000 om året. Forskellen er $18.000 pr. sensor, blot fra nedetid. Dette er en dramatisk illustration af, hvorfor TCO er vigtigere end startomkostninger. Følgende tabel giver en ramme for evaluering af sensorpålidelighed og TCO.


Pålidelighedsfaktor Sensor med lav pålidelighed Høj pålidelig IFM-sensor Indvirkning på TCO
MTBF (timer) 8.760 (1 år) 87.600 (10 år) Lavere MTBF øger nedetidsfrekvensen
IP-vurdering IP65 IP67 / IP69K Lavere IP-rating øger indtrængningsrisikoen
EMC-immunitet Grundlæggende Høj Dårlig EMC-immunitet fører til falske triggere
Temperaturområde -10°C til +60°C -25°C til +85°C Snævert rækkevidde begrænser anvendelsesfleksibiliteten
Materialekvalitet Plasthus Hus i rustfrit stål Plast nedbrydes hurtigere i barske miljøer
Diagnostisk evne Ingen IO-Link med diagnostik Ingen diagnostik øger fejlfindingstiden


For at evaluere en sensors TCO anbefaler vi en simpel beregning: (Antal sensorer) x (Fejlfrekvens) x (Neetidsomkostninger pr. fejl) x (Forventet levetid). Ved at overveje omkostningerne ved nedetid og sensorens pålidelighed kan du træffe en informeret beslutning, der prioriterer langsigtet værdi frem for kortsigtede omkostninger. Vores team klAutomatisering af flydende lys Trade Co., Ltd.kan levere de nødvendige data om sensorens pålidelighed og ydeevne til at understøtte denne evaluering.

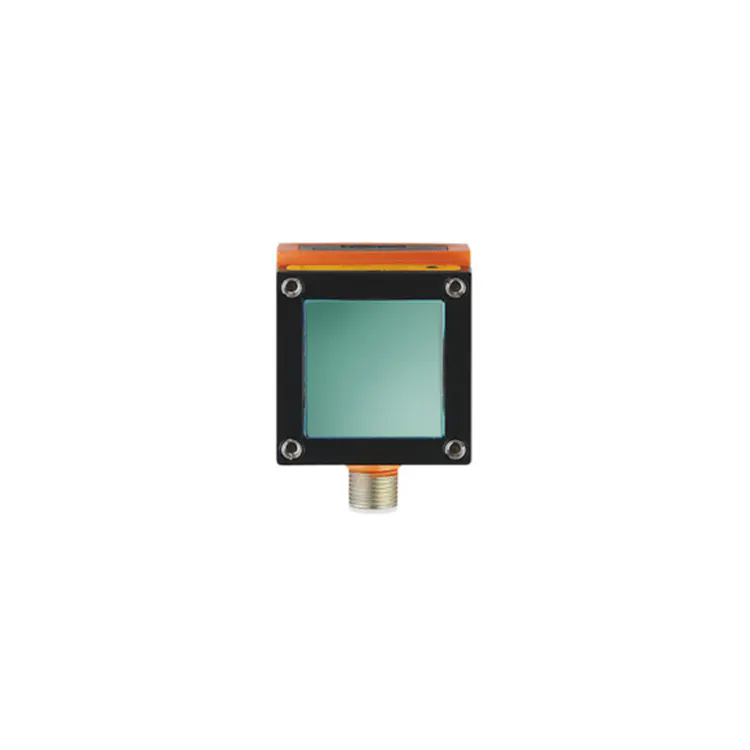

IFM O1D100


7. Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvordan kan jeg bekræfte kompatibiliteten af ​​en IFM Industrial Sensor med mit eksisterende PLC-system?

Svar: Kompatibilitet afhænger af tre nøglefaktorer: udgangstype (NPN vs. PNP), forsyningsspænding (typisk 10-30V DC) og kommunikationsprotokol (standard diskret I/O eller IO-Link). Først skal du kontrollere din PLC-inputmodulspecifikation for at bestemme den nødvendige udgangstype. De fleste europæiske PLC'er (Siemens) bruger PNP-indgange. Kontroller derefter, at sensorens forsyningsspænding svarer til din PLC-strømforsyning (normalt 24V DC). Til sidst, hvis du vil bruge avancerede funktioner, skal du bekræfte, at din PLC understøtter IO-Link, eller at du har et IO-Link-mastermodul installeret. Vores team hos Floating Light Automation Trade Co., Ltd. kan hjælpe med denne kompatibilitetsvurdering og give en krydsreference for din specifikke PLC-model.


Spørgsmål 2: Hvad er de vigtigste forskelle mellem NPN- og PNP-outputsensorer, og hvornår skal jeg vælge hver?

Svar: Den vigtigste forskel er koblingslogikken. I en NPN (synkende) udgang forbinder sensoren belastningen til jord (0V), når den er aktiveret. I en PNP (sourcing) udgang forbinder sensoren belastningen til den positive forsyningsspænding (f.eks. +24V), når den aktiveres. Valget afhænger af din PLC's inputmodul. De fleste europæiske og moderne PLC'er bruger PNP-input, mens nogle ældre eller asiatiske PLC'er bruger NPN. Hvis din PLC understøtter begge dele (de fleste gør det), skal du vælge den udgangstype, der er mere bekvem for dine ledninger og sikkerhedshensyn. Vores team kan hjælpe dig med at identificere den korrekte outputtype til dit PLC-system.


Spørgsmål 3: Min sensor ser ud til at trigge tilfældigt. Hvad kan det skyldes, og hvordan kan jeg rette det?

Svar: Tilfældig udløsning er ofte forårsaget af elektromagnetisk interferens (EMI) fra nærliggende motorer, svejseudstyr eller andre højeffektenheder. Kontroller først sensorens kabelføring; sørg for, at den ikke løber parallelt med strømkabler. Hvis EMI er årsagen, kan du bruge sensorer med højere EMC-immunitet (de fleste IFM-sensorer har god immunitet), installere skærmede kabler eller bruge en sensor med et andet detektionsprincip (f.eks. induktiv vs. fotoelektrisk). Andre årsager omfatter vibrationer, temperaturudsving eller en fejljusteret sensor. Vi anbefaler en systematisk inspektion af installationen og miljøet for at identificere årsagen. Hvis problemet fortsætter, skal du kontakte vores automatiseringsspecialister for en detaljeret diagnose.


Spørgsmål 4: Hvad er den største fordel ved at bruge en IO-Link sensor frem for en traditionel diskret sensor?

Svar: IO-Link-sensorer giver betydelige fordele i forhold til traditionelle diskrete sensorer. De tilbyder tovejskommunikation, hvilket gør det muligt for PLC'en ikke kun at læse koblingstilstanden, men også få adgang til detaljerede diagnostiske og procesdata, herunder signalstyrke, temperatur og driftstimer. Dette muliggør forudsigelig vedligeholdelse og fjernkonfiguration, hvilket reducerer nedetiden. IO-Link forenkler også ledningsføring, da den bruger et enkelt 4-leder kabel til strøm og data. Derudover kan IO-Link-sensorer konfigureres med flere parametersæt, så de kan tilpasses til forskellige applikationer uden fysisk udskiftning. For en detaljeret vurdering af fordelene ved din applikation, kontakt vores team hos Floating Light Automation Trade Co., Ltd.


Spørgsmål 5: Hvad er tegnene på, at en IFM Industrial Sensor er ved at nå slutningen af ​​sin levetid og bør udskiftes?

Svar: Tegn på, at en sensor nærmer sig slutningen af ​​sin levetid omfatter: øget responstid (langsommere skift), reduceret registreringsområde, intermitterende falske triggere, synlig skade på huset eller kablet og et konsekvent fald i signalkvaliteten (hvis det overvåges via IO-Link). Hvis sensoren ikke er udstyret med diagnostik, kan du bruge et multimeter til at kontrollere dens udgangsspænding eller strøm. Som en generel regel bør sensorer i barske miljøer udskiftes hvert 5.-8. år som led i en proaktiv vedligeholdelsesplan. Vores team kan give vejledning om sensorens forventede levetid og anbefale en udskiftningsplan for din applikation.


8. Om Floating Light Automation Trade Co., Ltd.

Automatisering af flydende lys Trade CO., LTD.er en global leverandør af industrielle automationskomponenter, dedikeret til at levere ægte, pålidelige og højtydende automationsdele til systemintegratorer, maskinbyggere, producenter og vedligeholdelsesteam over hele verden. Vi specialiserer os i førende mærker, herunder Allen Bradley, Siemens, Omron, Keyence, SICK og IFM, der dækker PLC'er, HMI'er, servodrev, motorer, sensorer, visionsystemer, sikkerhedskomponenter og industrielle kommunikationsmoduler. Hvert produkt, vi leverer, er autentisk, sporbart og testet, hvilket hjælper vores kunder med at reducere nedetid, forbedre produktiviteten og opbygge stabile automatiseringssystemer.


Med mange års erfaring i sourcing af industriel automatisering og grænseoverskridende forsyning, har vi opbygget en stabil global forsyningskæde og arbejder tæt sammen med autoriserede kanaler og pålidelige partnere. Vores mission er enkel: gør ægte automationsdele nemme at finde, hurtige at levere og sikre at bruge. Vi betjener kunder på tværs af bilindustrien, 3C elektronik, mad og drikkevarer, emballage, logistik, energi og procesindustrier. Uanset om du har brug for enkelte reservedele, batchordrer eller teknisk support til udskiftning og opgraderinger, er vores team af automationsspecialister klar til at give hurtige tilbud, professionelt produktvalg og pålidelig eftersalgsservice. Hos Floating Light Automation tror vi på kvalitet, ægthed og kundetillid - vi er ikke kun en leverandør, men din betroede automationspartner.

about us


9. Konklusion

At vælge det rigtigeIFM industriel sensorfor dit PLC-system er en beslutning, der kræver en systematisk evaluering af sensortype, elektrisk kompatibilitet, miljøforhold, kommunikationsprotokoller, pålidelighed og samlede ejeromkostninger. Ved at følge den strukturerede beslutningsproces, der er skitseret i denne artikel, kan du trygt vælge en sensor, der ikke kun opfylder de tekniske krav til din applikation, men også giver langsigtet pålidelighed og omkostningseffektivitet. Nøglen er at undgå en "one-size-fits-all" tilgang og omhyggeligt at tilpasse sensoren til de specifikke krav til applikationen.


Hos Floating Light Automation Trade Co., Ltd., er vi forpligtet til at hjælpe dig med at navigere i denne komplekse udvælgelsesproces. Vores team af automationsspecialister besidder dyb teknisk viden om IFM Industrial Sensor-produkter og deres integration med PLC-systemer. Vi yder ekspertvejledning, hurtige og præcise tilbud og pålidelig eftersalgssupport. Vi inviterer dig til at kontakte os for hjælp til valg af sensor, teknisk support eller produktindkøb. Lad os hjælpe dig med at bygge et mere pålideligt, effektivt og produktivt automatiseringssystem. Kontakt Floating Light Automation Trade Co., Ltd. i dagfor ekspertvejledning om valg af den rigtige IFM Industrial Sensor til dit PLC-system og for at finde ud af, hvordan vores ægte produkter kan forbedre dine industrielle automationsoperationer.
