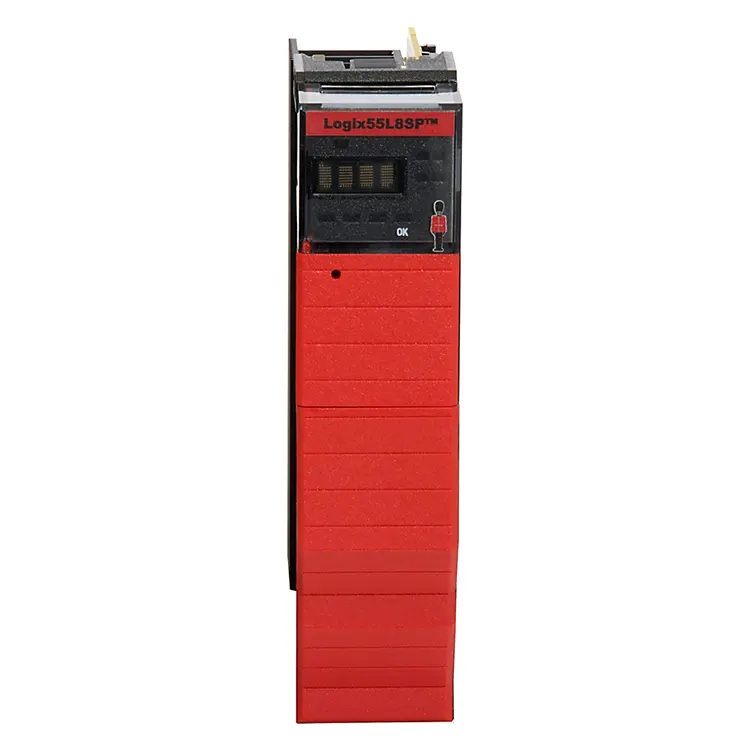

DeAllen-Bradley 1756-L8SPer en Safety Partner Controller designet til GuardLogix 5580 sikkerhedskontrolarkitekturen. Installeret i et ControlLogix-chassis sammen med en kompatibel GuardLogix 5580 primær controller, hjælper den med at give den behandlingsarkitektur, der kræves til industrielle sikkerhedsapplikationer med høj integritet. Denne vejledning forklarer dens funktion, arkitektur, specifikationer, installationsovervejelser, konfigurationsworkflow, fejlfindingspunkter og købsovervejelser for ingeniører, vedligeholdelsesteams, systemintegratorer og købere af industriel automation.
Industrielle automationssystemer skal i stigende grad udføre to opgaver på samme tid: opretholde en effektiv maskindrift og udføre sikkerhedsfunktioner pålideligt. I en GuardLogix 5580-arkitektur erAllen-Bradley 1756-L8SPfungerer som Safety Partner Controller forbundet med en kompatibel primær GuardLogix controller.
Rockwell Automations dokumentation identificerer 1756-L8SP som en del af GuardLogix 5580 sikkerhedscontrollerfamilien. Enheden er ikke blot en konventionel selvstændig PLC-processor. I stedet deltager den i systemets sikkerhedsarkitektur og arbejder med en kompatibel primær controller. :contentReference[oaicite:0]{index=0}
Denne skelnen er vigtig, når du vælger erstatningsudstyr. En almindelig købsfejl er at behandle 1756-L8SP som en uafhængig ControlLogix-processor til generelle formål. Dens tilsigtede funktion er specifikt forbundet med GuardLogix sikkerhedsarkitektur, så kompatibilitet med den primære controller, chassis, firmware, projektkonfiguration og gældende sikkerhedskrav skal overvejes sammen.
Det primære formål med 1756-L8SP er at deltage i den redundante behandlingsarkitektur, der bruges af GuardLogix 5580 sikkerhedscontrollere. Rockwell Automation lister 1756-L8SP blandt GuardLogix 5580 sikkerhedscontrollere og identificerer enheden ved produktkode 176 i sin Studio 5000 controller information. :contentReference[oaicite:1]{index=1}
For en industriel systemdesigner er den praktiske fordel arkitektonisk: Sikkerhedsrelateret styring kan integreres i et ControlLogix-baseret automationsmiljø i stedet for at kræve en helt separat styringsplatform for hver sikkerhedsfunktion.
Afhængigt af det komplette systemdesign kan denne arkitektur understøtte applikationer, der involverer maskinbeskyttelse, nødstopfunktioner, sikkerhedsaflåsning, sikker bevægelse, procesbeskyttelse og andre sikkerhedsrelaterede kontrolopgaver. Den faktiske sikkerhedskapacitet afhænger af den komplette certificerede konfiguration, inklusive controller-kombinationen, firmware, sikkerheds-I/O, applikationsdesign og gældende standarder.
En af de vigtigste overvejelser er at forstå, at 1756-L8SP ikke erstatter den primære GuardLogix-controller. Den er designet til at fungere med en kompatibel GuardLogix 5580 sikkerhedscontroller.
Kompatible primære controller-familier omfatter modeller som 1756-L81ES, 1756-L82ES, 1756-L83ES, 1756-L84ES og 1756-L85ES. Rockwell Automations nuværende dokumentation identificerer disse modeller som GuardLogix 5580-controllere og identificerer separat 1756-L8SP som en sikkerhedscontroller inden for samme arkitektur. :contentReference[oaicite:2]{index=2}
Kører GuardLogix-applikationen og koordinerer systemdriften.
Giver rollen som sikkerhedspartner inden for controllerarkitekturen.
Forbinder feltsikkerhedsanordninger og maskinsikkerhedsfunktioner.
For sikkerhedskritiske projekter bør ingeniører altid verificere den nøjagtige controllerkombination og firmwarerevision i forhold til den gældende Rockwell Automations tekniske dokumentation og sikkerhedscertificering. Rockwells offentliggjorte tekniske data angiver, at visse funktionelle sikkerhedsfunktioner er afhængige af specificerede firmwarerevisioner og systemkonfigurationer. :contentReference[oaicite:3]{index=3}
Tekniske specifikationer har betydning, når man planlægger en udskiftning, evaluerer skabsforhold eller kontrollerer, om en eksisterende installation kan rumme modulet. Tilgængelige tekniske referencer identificerer 1756-L8SP som en åben-stil, chassismonteret Safety Partner Controller.
| Parameter | 1756-L8SP Information |
|---|---|
| Produktfamilie | ControlLogix / GuardLogix 5580 |
| Produkttype | Safety Partner Controller |
| Montering | ControlLogix chassis |
| Indhegning | Åben stil |
| Nuværende lodtrækning | 5 mA ved 1,2 VDC; ca. 1,2 A ved 5,1 VDC |
| Driftstemperatur | Op til -25 til 70 °C afhængig af specificeret konfiguration |
| Opbevaringstemperatur | Cirka -40 til 85 °C |
| Relativ luftfugtighed | Op til 95 %, ikke-kondenserende |
| Netværksporte | Ingen indlejret netværksport |
Offentliggjorte distributørspecifikationer rapporterer standardeffekt- og miljøtallene ovenfor, mens Rockwell Automation-dokumentation bør forblive referencen for de nøjagtige installations- og certificeringskrav for en sikkerhedsapplikation. :contentReference[oaicite:4]{index=4}
1756-L8SP er relevant, hvor som helst en GuardLogix 5580 sikkerhedsarkitektur bruges til at integrere sikkerhedskontrol med et større industrielt automationssystem. Typiske miljøer kan omfatte fremstilling, maskinbygning, materialehåndtering, bilproduktion, emballering og procesrelaterede installationer.
Modulet i sig selv bestemmer ikke sikkerhedsfunktionen. I stedet er det en del af et komplet sikkerhedssystem, der kan omfatte sikkerhedsinputenheder, sikkerhedsoutputenheder, drev, motorer, vagtudstyr, nødstopenheder og applikationsspecifik sikkerhedslogik.
Korrekt installation begynder med systemkompatibilitet i stedet for blot at indsætte et modul i en ledig plads. Inden udskiftning eller idriftsættelse skal ingeniører verificere chassiset, den primære GuardLogix-controller, firmwarerevision, projektkonfiguration og sikkerhedsrelateret dokumentation.
Et erstatningsmodul bør aldrig vælges udelukkende fordi katalognummeret ligner. GuardLogix, ControlLogix og tidligere controllergenerationer kan have visuelt lignende hardware, men forskellige funktionelle roller.
Når et GuardLogix-system rapporterer et problem, der involverer sikkerhedspartneren, bør vedligeholdelsespersonalet først afgøre, om problemet er relateret til hardware, konfiguration, firmware, chassiskommunikation eller det bredere sikkerhedssystem.
| Observeret tilstand | Ting, der skal kontrolleres |
|---|---|
| Controller- eller partnerfejl | Controllerstatus, moduldiagnostik, firmwarekompatibilitet og projektkonfiguration |
| Uventet sikkerhedsstatus | Sikkerheds-I/O, applikationslogik, feltenheder og diagnosticering af sikkerhedsopgaver |
| Modul ikke genkendt | Chassissæder, hardwareidentitet, revisionskompatibilitet og konfiguration |
| System fejler efter udskiftning | Korrekt katalognummer, firmware, projektrevision, controller-parring og sikkerhedsvalidering |
Vedligeholdelsesteams bør dokumentere den originale hardwareidentitet og controllerrevision, før et modul udskiftes. Dette enkle trin kan reducere idriftsættelsesforsinkelser betydeligt, især i ældre produktionssystemer, hvor den originale projektdokumentation kan være ufuldstændig.
Indkøb af en industriel controller er anderledes end at købe et konventionelt elektronisk forbrugerprodukt. Købere skal overveje nøjagtige varenumre, hardwaretilstand, revisionsoplysninger, tilgængelighed, dokumentation, garantibetingelser og applikationskompatibilitet.
For Allen-Bradley 1756-L8SP skal købere bekræfte mindst følgende oplysninger, før de afgiver en ordre:
Floating Light Automation Trade Co.,Ltd.kan støtte købere af industriel automation, der har brug for hjælp til at identificere automationskomponenter og indkøbe erstatningsudstyr. Når du anmoder om et tilbud, kan det at give det komplette katalognummer og tilgængelige navnepladeoplysninger hjælpe med at reducere unødvendig kommunikation og forbedre nøjagtigheden af delidentifikationen.
Nej. 1756-L8SP er en Safety Partner Controller, der bruges i GuardLogix 5580 sikkerhedsarkitekturen. Den bør ikke behandles som en selvstændig ControlLogix-processor til generelle formål. Rockwell Automation lister det i GuardLogix 5580 sikkerhedscontroller-familien. :contentReference[oaicite:6]{index=6}
1756-L8SP er designet til at fungere med kompatible GuardLogix 5580 primære sikkerhedscontrollere, inklusive medlemmer af 1756-L81ES til 1756-L85ES familien. Den nøjagtige kompatibilitet skal verificeres i forhold til den aktuelle Rockwell Automation-dokumentation og den installerede firmwarerevision. :contentReference[oaicite:7]{index=7}
Tilgængelige produktspecifikationer identificerer 1756-L8SP som at have ingen indlejret netværksport. Dens rolle er som sikkerhedspartner i ControlLogix-chassiset snarere end som en selvstændig netværkscontroller. :contentReference[oaicite:8]{index=8}
GuardLogix 5580-systemer konfigureres og programmeres ved hjælp af Studio 5000 Logix Designer. Den nøjagtige softwareversion og kompatibilitetskrav bør kontrolleres i forhold til controllerens firmware og projektkrav.
En hardwareudskiftning bør ikke behandles som en simpel plug-and-play-procedure for en sikkerhedsapplikation. Udskiftningen skal kontrolleres i forhold til den eksisterende controller, firmware, projektkonfiguration, sikkerhedskrav og idriftsættelsesprocedure.
Rockwell Automations tekniske dokumentation angiver, at specificerede GuardLogix 5580-konfigurationer, der bruger 1756-L8SP, kan understøtte funktioner op til SIL 3 og kategori 4/ydelsesniveau e under de gældende forhold. Certificering afhænger af det komplette system, specificeret firmware, arkitektur og implementering snarere end af 1756-L8SP alene. :contentReference[oaicite:9]{index=9}
Allen-Bradley 1756-L8SP indtager en specialiseret position i GuardLogix 5580 platformen. I stedet for at fungere som en uafhængig PLC, fungerer den som en sikkerhedspartner inden for en kompatibel GuardLogix-arkitektur, der hjælper med at levere den behandlingsstruktur, der kræves til sikkerhedsapplikationer med høj integritet.
For ingeniører er de vigtigste overvejelser systemkompatibilitet, controller-parring, firmware, chassiskrav, sikkerhedsapplikationsdesign og validering. For indkøbsteams kan nøjagtig varenummerbekræftelse, produkttilstand, sporbarhed, garanti og leveringskrav være lige så vigtige.
En klar forståelse af 1756-L8SP kan hjælpe med at reducere ukorrekte udskiftninger, forkorte fejlfindingstiden og gøre vedligeholdelse af industriel automatisering mere forudsigelig. Uanset om du planlægger en ny GuardLogix-installation eller køber en erstatning til en eksisterende produktionslinje, bør nøjagtig produktidentifikation altid komme før køb og idriftsættelse.
