Artikeloversigt:Nøjagtig afstandsmåling er afgørende for pålidelig industriel automatisering, effektiv materialehåndtering og ensartet produktionskvalitet. DeIFM O1D100fotoelektrisk afstandssensor tilbyder berøringsfri optisk måling, konfigurerbare switch-funktioner, analoge udgangsmuligheder og IO-Link-kommunikation til en lang række fabriksapplikationer.Flydende lyshjælper industrielle købere med at købe automationskomponenter og evaluere sensorkompatibilitet for deres udstyr. Denne vejledning udforsker IFM O1D100's nøglespecifikationer, driftsprincipper, praktiske anvendelser, installationsovervejelser og udvælgelseskriterier.

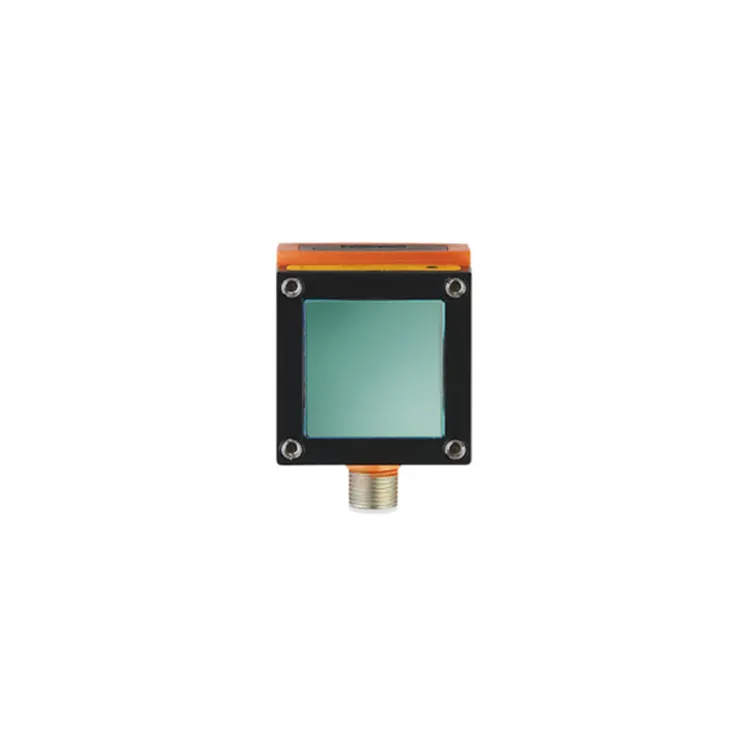

DeIFM O1D100er en fotoelektrisk afstandssensor designet til industrielle applikationer, der kræver pålidelig, berøringsfri objektdetektion og afstandsmåling. Den er fremstillet af ifm electronic og tilhører O1D-familien af optiske afstandssensorer og er designet til at måle afstande på op til 10 meter under specificerede referenceforhold.
I modsætning til mekaniske måleenheder behøver en fotoelektrisk afstandssensor ikke at røre målobjektet. Dette gør det nyttigt til overvågning af bevægelige produkter, detektering af objektpositioner og måling af afstande, hvor fysisk kontakt kan forstyrre produktionen eller beskadige følsomme materialer.
O1D100 kombinerer et konfigurerbart detektionsområde med koblingsudgange og en analog udgangsmulighed. Dens IO-Link-interface understøtter også parameterisering og overførsel af sensordata til kompatible automatiseringssystemer.
For producenter, systemintegratorer og vedligeholdelsesteams er den største fordel evnen til at inkorporere afstandsinformation i eksisterende kontrolprocesser uden at indføre en mekanisk målemekanisme ved detektionspunktet.
Købere kan gennemgå IFM O1D100-produktsiden fra Floating Light for produktinformation og indkøbsforespørgsler.
Når man vurderer en industriel sensor, bør ingeniører overveje mere end dens maksimale måleafstand. Outputkonfiguration, elektrisk kompatibilitet, miljøbeskyttelse, kommunikationsevner og måloverfladekarakteristika påvirker alle den virkelige verdens ydeevne.
| Parameter | Specifikation |
|---|---|
| Produkttype | Fotoelektrisk afstandssensor |
| Fabrikant | ifm elektronisk |
| Model | O1D100 |
| Måleområde | 0,2–10 m under specificerede referenceforhold |
| Driftsspænding | 18–30 V DC |
| Design af elektrisk udgang | DC PNP |
| Digitale udgange | 2 konfigurerbare koblingsudgange |
| Analoge output muligheder | 4–20 mA eller 0–10 V, konfigurerbar |
| Kommunikationsgrænseflade | IO-Link COM2, 38,4 kBaud, revision 1.1 |
| Sampling rate | 1-50 Hz |
| Beskyttelsesvurdering | IP67 |
| Omgivende driftstemperatur | -10°C til +60°C |
| Husets dimensioner | 59 × 42 × 52 mm |
| Laserbeskyttelsesklasse | Klasse 2 |
| Elektrisk tilslutning | Et fembenet M12 A-kodet stik |
Bemærk: Specifikationerne er baseret på producentens offentliggjorte produktinformation. Det angivne måleområde afhænger af målreflektivitet og referenceforhold. Bekræft det aktuelle datablad, ledningsdiagram og konfigurationskrav før installation eller indkøb.
En vigtig valgovervejelse er målenøjagtighed. En maksimal rækkevidde på 10 meter betyder ikke, at sensoren giver samme nøjagtighed på hver afstand. Målfarve, overfladereflektivitet, omgivende lys og driftsforhold kan påvirke måleydelsen. Ingeniører bør konsultere de officielle IFM O1D100 tekniske specifikationer, når de definerer acceptable tolerancer.
IFM O1D100 bruger optisk time-of-flight-måling. Forenklet udsender sensoren lys mod et mål og evaluerer det returnerede signal for at bestemme afstanden. Dette gør det muligt for enheden at måle objekter uden at kræve direkte kontakt.
Når en afstandsværdi er opnået, kan sensoren bruge sine konfigurerede udgangsfunktioner til at kommunikere information til en tilsluttet controller eller automatiseringssystem.
For eksempel kan en pakkelinje bruge afstandsoplysninger til at identificere, om et produkt har nået en bestemt position. En controller kan derefter koordinere en transportør, aktuator eller inspektionsoperation baseret på den konfigurerede detektionstærskel.
IO-Link tilføjer endnu et lag af funktionalitet. Med en kompatibel master og controller kan teknikere få adgang til understøttede procesdata, justere parametre og hente diagnostiske oplysninger. Dette kan forenkle idriftsættelsen og reducere behovet for gentagne manuelle justeringer på sensoren.
IFM O1D100 er velegnet til mange fabriksautomatiseringsopgaver, hvor berøringsfri afstandsmåling giver nyttig information til en kontrolproces. Dens egnethed bør altid verificeres i forhold til det påkrævede område, målegenskaber, reaktionsbehov og installationsmiljø.
På samle- og produktionslinjer kan sensoren overvåge positionen af emner, armaturer eller bevægelige komponenter. Afstandstærskler kan hjælpe et kontrolsystem med at bestemme, om et objekt er inden for en forventet driftszone, før den næste proces begynder.
Denne tilgang kan understøtte gentagelige håndteringssekvenser og reducere afhængigheden af mekaniske kontaktkontakter i passende applikationer.
Automatiserede lagersystemer, transportører og pallehåndteringsudstyr skal ofte registrere objektpositioner eller estimere afstanden mellem et mål og et fast referencepunkt.
O1D100 kan give afstandsinformation til udvalgte positionerings- og tilstedeværelsesovervågningsopgaver. Anvendelser, der involverer komplekse pallebelastninger, flere mål eller sikkerhedskritisk kollisionsundgåelse, kræver dog en separat vurdering af dækning og sikkerhedskrav på systemniveau.
I pakke- og pakkehåndteringssystemer kan afstandsmålinger hjælpe med at bestemme, om en pakke har nået en defineret position, eller om et mål falder inden for et konfigureret målevindue.
Hvor pakkedimensioner skal beregnes, bør ingeniører vurdere det komplette sensorarrangement og kontrollogik. En enkelt afstandsaflæsning giver ikke automatisk en komplet tredimensionel måling af en pakke.
Industrielle maskiner kan kræve kontinuerlig eller periodisk overvågning af komponentpositioner, materialeniveauer eller skiftende afstande. O1D100's analoge udgang kan være nyttig, når en controller har brug for et afstandsrelateret signal frem for kun en simpel tænd/sluk-tilstand.
Før du bruger det til niveaumåling eller overvågning af uregelmæssige overflader, skal du verificere målmaterialet, følingsgeometri, miljøforhold og påkrævet måletolerance.
Korrekt integration begynder med elektrisk kompatibilitet og en klar forståelse af, hvordan målingen vil blive brugt. Selv en egnet sensor kan producere upålidelige systemresultater, hvis dens outputindstillinger eller controllerkonfiguration er forkerte.
For PLC-integration skal du kontrollere de elektriske inputspecifikationer og skaleringslogikken for den valgte controller. Antag ikke, at enhver kommunikationsprotokol, der er angivet for andre automatiseringsprodukter, understøttes direkte af O1D100. Dens dokumenterede kommunikationsgrænseflade er IO-Link; enhver integration på netværksniveau kan kræve en kompatibel master eller gateway.
Den bedste afstandssensor er den, der opfylder applikationens faktiske driftskrav, ikke nødvendigvis modellen med den største nominelle rækkevidde. En struktureret sammenligning hjælper købere med at undgå at vælge en enhed, der er uegnet til målmaterialet eller kontrolsystemet.
| Udvælgelsesfaktor | Hvad skal man tjekke | Hvorfor det betyder noget |
|---|---|---|
| Måleafstand | Minimum, normal og maksimal arbejdsafstand | Sikrer, at målet forbliver inden for det anvendelige område. |
| Mål overflade | Farve, reflektionsevne, tekstur og dimensioner | Påvirker kvaliteten og pålideligheden af det returnerede optiske signal. |
| Påkrævet nøjagtighed | Tilladt målefejl ved den faktiske afstand | Forhindrer en langtrækkende sensor i at blive brugt ud over dens praktiske tolerance. |
| Output kompatibilitet | PNP-indgange, analoge kanaler eller IO-Link-understøttelse | Sikrer at sensoren kan kommunikere med styresystemet. |
| Driftsmiljø | Temperatur, støv, fugt, vibrationer og omgivende lys | Hjælper med at bestemme, om sensoren kan fungere pålideligt på installationsstedet. |
| Svarkrav | Samplinghastighed og maskincyklustid | Sikrer at måleopdateringer er passende til proceshastigheden. |
| Installationsplads | Husdimensioner, monteringsposition og kabeladgang | Understøtter ligetil mekanisk integration og vedligeholdelse. |
Når du sammenligner O1D100 med en anden sensor, skal du gennemgå de officielle specifikationer for begge produkter under sammenlignelige forhold. Forskelle i måleprincipper, referencemål, outputfunktioner og miljøvurderinger kan gøre overskriftsspecifikationer vildledende.
Indkøbsteams bør også verificere den nøjagtige modelbetegnelse, produkttilstand, leveringstid, garantibetingelser og tilgængeligheden af teknisk dokumentation, før de afgiver en ordre.
God installationspraksis hjælper med at opretholde ensartede målinger og minimere unødvendig fejlfinding. Selvom IFM O1D100 har en IP67-beskyttelsesklassificering, påvirker installationsforhold og målegenskaber stadig den praktiske ydeevne.
For applikationer, der involverer støv eller olietåge, skal du etablere en vedligeholdelsesplan baseret på det faktiske forureningsniveau. En kapslingsklassificering garanterer ikke, at en optisk måling forbliver upåvirket af aflejringer på sensorens forrude.
Hvis målingerne svinger, skal du kontrollere justering, målreflektivitet, omgivende lys, elektriske forbindelser og konfigurationsindstillinger, før du udskifter enheden. Sammenlign om nødvendigt sensoraflæsningerne med en kendt referencemåling under kontrollerede forhold.
Det offentliggjorte måleområde er 0,2-10 meter under specificerede referenceforhold ved brug af et hvidt mål med 90 % remission. Den faktiske ydeevne afhænger af målkarakteristika og driftsmiljøet.
Ja. O1D100 understøtter IO-Link COM2 ved 38,4 kBaud og IO-Link revision 1.1. Der kræves en kompatibel IO-Link-master for at få adgang til kommunikationsfunktionerne.
Ja. En af dens udgange kan konfigureres til et 4–20 mA strømsignal eller et 0–10 V spændingssignal. Det analoge område skal konfigureres, så det passer til applikationens målekrav og controllerinput.
Dens IP67-klassificering giver beskyttelse mod støvindtrængning og midlertidig nedsænkning under specificerede testforhold. Men kraftig forurening på det optiske vindue kan påvirke målekvaliteten, så miljøegnethed og rengøringskrav bør vurderes for hver installation.
Den specificerede driftsspænding er 18–30 V DC. Følg altid det officielle ledningsdiagram og bekræft kravene til strømforsyning og controllerindgang, før du tilslutter sensoren.
Sørg for korrekt justering, brug repræsentative målmaterialer under testning, hold det optiske vindue rent, og konfigurer prøvetagningshastigheden og outputtærsklerne korrekt. Hvis aflæsningerne forbliver ustabile, skal du kontrollere omgivende lys, overfladereflektivitet, elektrisk interferens og driftsafstanden.
Industrielle købere kan kontakte Floating Light gennem deres IFM O1D100 produktside for at anmode om et tilbud og bekræfte nuværende lager, leveringsordninger, produktdokumentation og gældende garantibetingelser.
IFM O1D100 er en praktisk mulighed for industrielle applikationer, der har behov for berøringsfri afstandsmåling, konfigurerbar switchadfærd, analog signaludgang og IO-Link-kommunikation. Dens måleområde på op til 10 meter under specificerede referenceforhold gør det værd at evaluere for produktionslinjepositionering, materialehåndtering, emballering og udvalgte udstyrsovervågningsopgaver.
Nøglen til succesfuld implementering er at matche sensorens faktiske måleydelse og grænsefladekapacitet til målmaterialet, arbejdsafstand, maskincyklus og miljøforhold. Omhyggelig konfiguration og idriftsættelse er lige så vigtigt som at vælge den rigtige model.
