Flydende lysleverer industrielle automationskomponenter til producenter, der søger pålidelige sensor- og kontrolløsninger. DeIFM LK3122elektronisk niveausensor tilbyder kapacitiv væskeniveaudetektion, konfigurerbare switch-funktioner, analoge udgange og IO-Link-kommunikation, hvilket gør det til en praktisk mulighed for overvågning af kompatible væsker i industrielt udstyr.

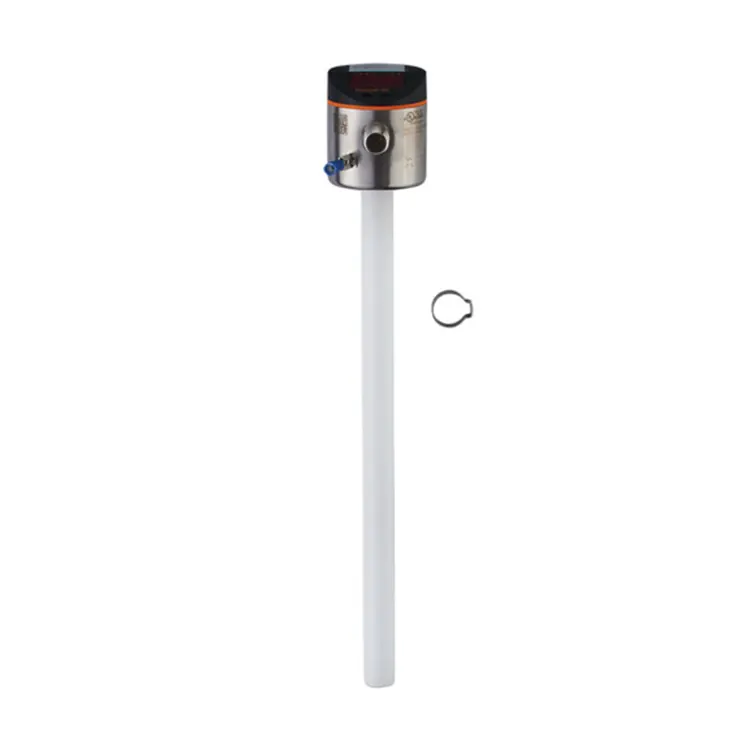

IFM LK3122 er en elektronisk niveausensor designet til applikationer, der involverer vand, vandbaserede kølemidler, olier og lignende væsker. Dens 264 mm sonde inkorporerer et 195 mm aktivt sensorområde, mens dens konfigurerbare switchoutput og analoge output understøtter forskellige overvågnings- og kontrolkrav. Med 18–30 V DC driftsspænding og IO-Link kommunikation kan sensoren integreres i passende automatiseringsarkitekturer. Denne vejledning forklarer dets arbejdsprincip, vigtige tekniske specifikationer, anvendelsesovervejelser, installationskrav og udvælgelseskriterier for at hjælpe ingeniører og indkøbsteams med at afgøre, om det passer til deres udstyr.
Indholdsfortegnelse
- Hvad er IFM LK3122?
- Hvordan virker sensoren?
- Nøgle tekniske specifikationer
- Hovedegenskaber og fordele
- Typiske industrielle applikationer
- Overvejelser om installation og konfiguration
- Sådan vælger du den rigtige niveausensor
- Vedligeholdelse og fejlfinding
- Ofte stillede spørgsmål
- Konklusion
Hvad er IFM LK3122?
IFM LK3122 er en elektronisk niveausensor fremstillet af ifm electronic. I modsætning til en konventionel svømmerafbryder, der primært registrerer en mekanisk position, bruger denne model et kapacitivt måleprincip til at detektere ændringer i niveauet af kompatible væsker langs dens følersonde.
Sensoren er beregnet til anvendelser, der involverer vand, vandbaserede kølesmøremidler, olier, oliebaserede medier og væsker med lignende egenskaber. Dens elektroniske udgange gør det muligt at integrere det målte niveau i industrielle overvågnings- og kontrolprocesser.
For vedligeholdelsesingeniører, udstyrsintegratorer og automatiseringssystemdesignere er hovedovervejelsen ikke blot modelnummeret. Det er, om sensorens aktive område, væskekompatibilitet, temperaturgrænser, udgangskonfiguration og installationsbetingelser stemmer overens med den faktiske anvendelse.
Købere kan gennemgå IFM LK3122-produktinformationen fra Floating Light og sammenligne de anførte detaljer med producentens dokumentation, før de afgiver en ordre.
Hvordan virker sensoren?
Kapacitiv niveaumåling er afhængig af ændringer i elektrisk kapacitans, der er forbundet med tilstedeværelsen af et medium omkring følerelementet. Når væskeniveauet ændres langs sonden, evaluerer sensoren den tilsvarende elektriske respons og bestemmer den niveaurelaterede måling.
LK3122 giver konfigurerbare udgange til overførsel af nyttig information til en controller eller overvågningssystem. Afhængigt af installationen og parameterindstillingerne kan disse signaler understøtte niveauovervågning, tærskeldetektion og automatiserede udstyrssvar.
Forstå dens outputmuligheder
- Digital koblingsudgang:Understøtter tærskelbaserede handlinger, såsom signalering, når det målte niveau når et konfigureret sætpunkt.
- Analog udgang:Giver et konfigurerbart strøm- eller spændingssignal til kompatibelt kontroludstyr.
- IO-link:Muliggør understøttet digital kommunikation, enhedsidentifikation, parametrisering og diagnostiske funktioner gennem en kompatibel IO-Link-master.
Disse funktioner giver systemdesignere mulighed for at vælge en passende integrationsmetode uden at antage, at hver installation vil bruge alle tilgængelige output samtidigt.
Nøgle tekniske specifikationer
Gennemgang af de tekniske data før køb hjælper med at forhindre uoverensstemmelser mellem sensoren og målmaskinen. Følgende tabel opsummerer vigtige specifikationer offentliggjort for IFM LK3122.
| Parameter | Specifikation | Praktisk betydning |
|---|---|---|
| Produkttype | Elektronisk niveausensor | Designet til registrering af væskeniveau |
| Måleprincip | Kapacitiv | Registrerer niveauændringer gennem kapacitiv sensing |
| Sondens længde | 264 mm | Vigtigt for tankdybde og monteringsdesign |
| Aktivt føleområde | 195 mm | Definerer den aktive målesektion |
| Inaktive zoner | 53 mm i toppen; 16 mm i bunden | Skal tages i betragtning ved placering af sonden |
| Driftsspænding | 18–30 V DC | Kræver en kompatibel DC-strømforsyning |
| Skiftende udgang | PNP/NPN; konfigurerbar normalt åben eller normalt lukket | Understøtter kompatible digitale kontrolindgange |
| Analog strømudgang | 4–20 mA, konfigurerbar retning | Velegnet til kompatible analoge inputmoduler |
| Analog spændingsudgang | 0–10 V, konfigurerbar retning | Kræver en kompatibel spændingsindgang |
| IO-Link | Version 1.1 | Understøtter kompatibel digital integration |
| Målefejl | ±5 % af slutværdien | Bør tages i betragtning ved definition af kontroltolerancer |
| Omgivelsestemperatur | 0-60°C | Relevant for sensorens installationsmiljø |
Vigtig:Følerens tilladte mediumtemperatur afhænger af væske og installationstilbehør. For vand- og vandbaserede kølemidler er det offentliggjorte område 0–35°C, med 35–65°C muligt ved brug af det specificerede E43100 klimarør. For olie er det offentliggjorte interval 0–70°C. Se den officielle IFM-produktside og den tekniske dokumentation for de komplette driftsbetingelser og begrænsninger.
Hovedegenskaber og fordele
Adskillige egenskaber gør LK3122 værd at evaluere til industrielle væskeovervågningsprojekter.
1. Flere outputmuligheder
Kombinationen af en koblingsudgang, en analog udgang og IO-Link-kommunikation giver ingeniører flere integrationsmuligheder. Den passende konfiguration afhænger af controlleren, overvågningskrav og valgte parametre.
2. Konfigurerbare koblingsfunktioner
Sætpunkter og nulstillingspunkter kan konfigureres inden for det specificerede justeringsinterval. Dette understøtter applikationer, hvor en controller skal reagere på et defineret væskeniveau i stedet for blot at vise en måling.
3. En defineret aktiv målezone
Det aktive område på 195 mm hjælper ingeniører med at planlægge sondeplacering i kompakte tanke og udstyrsreservoirer. Korrekt positionering er afgørende, fordi de inaktive sektioner ikke giver den samme målefunktion som den aktive zone.
4. Industriel integration
Dens 18–30 V DC-forsyning og konfigurerbare udgangsmuligheder gør LK3122 velegnet til evaluering i kompatible automationssystemer. Elektriske egenskaber, belastningsgrænser og tilslutningskrav bør kontrolleres i forhold til controllerens dokumentation før idriftsættelse.
Typiske industrielle applikationer
Sensoren kan overvejes til kompatible væskeovervågningsopgaver i industrielt udstyr, forudsat at medium og driftsbetingelser falder inden for de offentliggjorte grænser.
- Kølevæskebeholdere til værktøjsmaskiner:Overvåg vandbaserede kølesmøremidler og giv niveaurelaterede signaler til maskinens styringer.
- Hydraulisk udstyr:Overvåg kompatible hydraulikolier i reservoirer, hvor sondegeometrien og olietemperaturen opfylder specifikationerne.
- Industrielle vandsystemer:Registrer væskeniveauændringer i egnede vandtanke og udstyrskabinetter.
- Smøresystemer:Overvågning af støtteniveau for kompatible smøremidler i maskineri.
- Automatiseret udstyr:Sørg for switching eller analoge signaler til integration i et passende PLC-baseret overvågningsarrangement.
Disse er potentielle anvendelseskategorier snarere end garantier for egnethed. LK3122 er ikke beregnet til enhver væske eller industriel proces. Producenten angiver restriktioner for stærkt ledende eller klæbende medier, granulære materialer, syrer, alkalier, fødevareforarbejdning og galvaniseringsapplikationer. Bekræft det nøjagtige medium og procesbetingelser før valg.
Overvejelser om installation og konfiguration
Korrekt installation har en direkte indflydelse på målingens pålidelighed og effektiviteten af kontrolstrategien.
- Kontroller tankens geometri.Kontroller, at sondelængden og monteringsarrangementet passer til den tilgængelige installationsdybde.
- Placer den aktive zone korrekt.Tag højde for den 53 mm øvre inaktive zone og 16 mm nedre inaktive zone, når du bestemmer de nødvendige målepunkter.
- Bekræft medium kompatibilitet.Kontroller væskens egenskaber, dielektriske egenskaber og temperatur i forhold til producentens grænser.
- Kontroller elektriske forbindelser.Tilpas forsyningsspændingen, koblingslogikken, analog signaltype og belastningskravene til controlleren.
- Konfigurer måleparametre.Indstil de nødvendige koblings- og nulstillingspunkter, udgangsadfærd og andre parametre i henhold til betjeningsvejledningen.
- Test under rigtige driftsforhold.Bekræft outputresponset ved repræsentative væskeniveauer, før maskinen sættes i rutinedrift.
For digital kommunikation skal du også verificere IO-Link-masteren, enhedskonfigurationen og den kompatible enhedsbeskrivelsesfil, hvor det kræves.
Sådan vælger du den rigtige niveausensor
Når du sammenligner IFM LK3122 med andre elektroniske niveausensorer, skal du overveje den komplette applikation i stedet for at vælge en model udelukkende efter pris eller nominel sondelængde.
| Udvælgelsesfaktor | Spørgsmål at stille |
|---|---|
| Væskekompatibilitet | Er mediet godkendt til brug med denne kapacitive sensor? |
| Måleområde | Dækker det 195 mm aktive område den nødvendige niveauvariation? |
| Temperatur | Er både omgivelses- og væsketemperaturer inden for de tilladte grænser? |
| Kontrolgrænseflade | Accepterer PLC'en det valgte koblings-, strøm-, spændings- eller IO-Link-signal? |
| Installation | Kan sonden monteres med de nødvendige inaktive zoner taget i betragtning? |
| Indkøb | Kan leverandøren bekræfte den nøjagtige model, tilstand, tilgængelighed og dokumentation? |
Ingeniører bør også vurdere, om kontinuerlig niveaumåling, tærskeldetektion eller et andet registreringsprincip er mest passende. En sensor, der fungerer godt i et reservoir, er muligvis ikke egnet til en anden medie- eller proceskonfiguration.
Vedligeholdelse og fejlfinding
Rutinetjek kan hjælpe med at identificere installations- eller konfigurationsproblemer, før de forstyrrer produktionen.
- Undersøg sonden og monteringsarrangementet for kontaminering eller fysisk skade.
- Kontroller forsyningsspændingen og de elektriske forbindelser, hvis sensoren ikke reagerer som forventet.
- Kontroller koblings- og nulstillingspunkter, når alarmadfærden afviger fra den tilsigtede kontrolsekvens.
- Sammenlign analoge aflæsninger med forventede værdier og bekræft, at PLC-indgangen er konfigureret til den korrekte signaltype.
- Gennemgå IO-Link-kommunikation og enhedsparametre, når du bruger en digital grænseflade.
- Se betjeningsvejledningen før rengøring, ændring af indstillinger eller returnering af udstyret.
Vedligeholdelsesintervaller bør baseres på det faktiske driftsmiljø, egenskaberne af den overvågede væske og udstyrsproducentens anbefalinger.
Ofte stillede spørgsmål
1. Hvilken type sensor er IFM LK3122?
IFM LK3122 er en elektronisk kapacitiv niveausensor designet til at registrere niveauet af kompatible væsker. Det giver en konfigurerbar switch-output, en analog udgang og IO-Link-kommunikation.
2. Hvad er det aktive registreringsområde for IFM LK3122?
Sonden er 264 mm lang, med et aktivt sensorområde på 195 mm. De angivne inaktive zoner er 53 mm i toppen og 16 mm i bunden. Disse dimensioner bør indgå i installationsplanen.
3. Hvilke væsker kan IFM LK3122 overvåge?
Dets tilsigtede medier omfatter vand, vandbaserede kølemidler, olier, oliebaserede medier og lignende væsker, der opfylder de specificerede betingelser. Stærkt ledende eller klæbende medier og visse kemiske eller industrielle anvendelser er udelukket. Kontroller altid producentens kompatibilitetsoplysninger.
4. Kan IFM LK3122 forbindes til en PLC?
Ja, den kan integreres med en kompatibel PLC ved hjælp af dens switch-output, analoge strøm- eller spændingsudgang eller IO-Link-interface. Den valgte metode skal matche PLC'ens elektriske indgange og kommunikationsmuligheder.
5. Hvilken strømforsyning kræver IFM LK3122?
Den specificerede driftsspænding er 18–30 V DC. Bekræft strømforsyningen, ledningsføringen, udgangsbelastningen og tilslutningskravene ved hjælp af den tekniske dokumentation før installation.
6. Hvordan kan købere verificere den korrekte model før bestilling?
Tjek den fulde modelbetegnelse, producentens dokumentation, produkttilstand og alle tilgængelige sporbarhedsoplysninger. Købere kan også give deres applikationskrav til Floating Light for at hjælpe med at bekræfte den ønskede model og købsdetaljer.
Konklusion
IFM LK3122 tilbyder kapacitiv væskeniveaudetektion, konfigurerbare udgangsfunktioner og IO-Link-forbindelse til passende industrielle overvågningsapplikationer. Dens 195 mm aktive registreringsområde og definerede driftsgrænser gør en omhyggelig vurdering af anvendelsen afgørende. Ved at verificere medium kompatibilitet, installationsgeometri, temperatur og controllerkrav før køb, kan ingeniører foretage et mere informeret sensorvalg.
