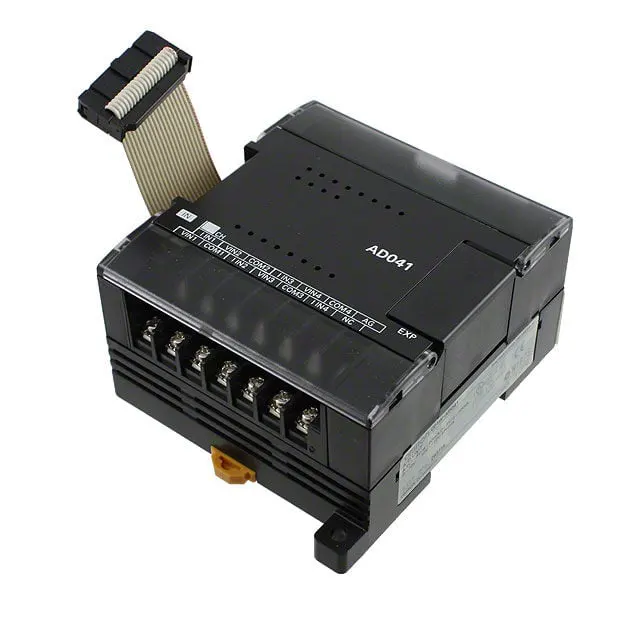

Omron CP1W-AD041

Omron CP1W-AD041 er et 4-kanals analogt inputudvidelsesmodul, der udelukkende matches med den programmerbare logiske controller i CP1E-serien. Den kan konvertere eksterne 4-20mA strømsignaler eller 0-10V spændingsanaloge signaler til digitale signaler, der kan genkendes af PLC'en, så styresystemet kan opsamle og behandle løbende skiftende fysiske parametre.

Hver kanal understøtter uafhængig indstilling af signalområde, som fleksibelt kan tilpasses til forskellige typer sensorer og arbejdsforhold på stedet. Omrons originale produktionsteknologi garanterer modulets stabilitet i langvarig kontinuerlig drift, og den kompakte størrelse vil ikke optage ekstra installationsplads i el-kabinettet.

Kerne tekniske specifikationer

· Antal inputkanaler:4 isolerede analoge indgangskanaler

· Understøttede signaltyper:0-10V DC spænding, 4-20mA DC strøm

· Opløsning:1/4000 (fuld skala)

· Konverteringshastighed:150μs pr. kanal

· Nøjagtighed:±0,3 % fuld skala (25°C omgivelsestemperatur)

· Strømforsyning:Drevet af værten CP1E PLC, ingen ekstern strømforsyning påkrævet

· Installationsmetode:Kompatibel med Omron DIN-skinnemontering, kan installeres direkte på CP1E-udvidelsesbussen

· Driftsmiljøtemperatur:0°C til 55°C, opbevaringstemperatur: -20°C til 75°C

· Luftfugtighed:5 % til 95 % RH (ingen kondensering)

Sammenligning af lignende Omron analoge inputmoduler

Omron leverer forskellige specifikationer for analoge udvidelsesmoduler til PLC'er i CP-serien. For at gøre det nemmere for kunderne at vælge det rigtige produkt, har vi sorteret kerneparametrene fra flere almindelige modeller til sammenligning som følger:

Ud fra sammenligningsresultaterne kan det ses, at CP1W-AD041 har mere åbenlyse omkostningsfordele, når du skal samle 3-4 analoge signaler på CP1E platformen.

Sammenlignet med 2-kanals CP1W-AD021 er enhedskanalomkostningerne for CP1W-AD041 reduceret med omkring 15%, hvilket er mere velegnet til anvendelse af mellemstore styresystemer.

I modsætning til højpræcisionsmodulerne i CJ-serien er CP1W-AD041 placeret til generel industriel kontrol, og dens nøjagtighed kan fuldt ud opfylde de fleste af detekteringskravene fra let industri, emballage, vandbehandling og andre industrier, og prisen er kun 1/3 af den for avancerede moduler.

Anbefalede matchende løsninger

1. Matching med PLC Host

CP1W-AD041 er specielt udviklet til Omron CP1E-seriens PLC, som kan udvides direkte på værterne i CP1E N-serien, E-serien og S-serien.

Én CP1E-vært kan tilslutte op til 3 CP1W-udvidelsesmoduler inklusive CP1W-AD041, det vil sige, at op til 12 analoge indgangskanaler kan udvides, hvilket kan opfylde kravene til signalindsamling af det meste af små og mellemstore automationsudstyr.

Hvis du bruger CP1H- eller CP1L-seriens ældre værter, er denne model også kompatibel, men du skal bekræfte firmwareversionen af ​​værten, før du køber.

Hvis du skal udvide mere end 12 kanaler, anbefaler vi, at du matcher CP1E-N60 værten med højere kapacitet, som kan understøtte flere udvidelsesmoduler for at imødekomme efterspørgslen.

2. Matching med andre udvidelsesmoduler

I henhold til forskellige applikationsscenarier leverer vi følgende almindelige matchende kombinationer:

· Lille temperatur- og trykregistreringssystem: CP1E-N20 + 1 x CP1W-AD041 + 1 x temperaturføler + 1 x trykføler, denne kombination kan opsamle 2 temperatursignaler og 2 tryksignaler på samme tid, prisen styres inden for $300, hvilket er meget velegnet til små industrielt testudstyr.

· Flerkanals væskeniveaukontrolsystem: CP1E-N40 + 2 x CP1W-AD041 + 1 x CP1W-DA021, 8 væskeniveauindgangssignaler, 2 analoge udgangsjusteringssignaler, kan realisere automatisk væskeniveaujustering af 4 lagertanke, som er meget brugt i små vandbehandlings- og fødevareforarbejdningsudstyr.

· Multi-akset inverterhastighedsregistrering: CP1E-N30 + 1 x CP1W-AD041 + 4 x frekvensomformere med analog udgang, opsaml udgangsfrekvensen og strømsignalerne fra 4 invertere i realtid, realiserer den centraliserede overvågning af transportsystemet, hvilket effektivt kan forbedre udstyrets driftsstabilitet.

3. Tilpasning af sensorer

CP1W-AD041 understøtter 0-10V spændingsudgang og 4-20mA strømudgangssensorer på samme tid, de fleste almindelige industrielle sensorer på markedet kan tilsluttes direkte uden yderligere konverteringsmoduler, herunder tryktransmittere, temperaturtransmittere, ultralydsniveausensorer, flowsensorer, forskydningssensorer mv.

Hvis din sensor udsender et andet signalområde, kan du også justere området gennem PLC-programmet for at tilpasse, hvilket har høj fleksibilitet.

Typiske anvendelsesscenarier

· Let industrielt emballeringsudstyr:opsaml trykket på emballagefilmen og temperaturen på forseglingsdelen, juster parametrene i realtid for at sikre emballagekvaliteten

· Vandbehandlingssystem:opsaml væskeniveauet i vandtanken, strømmen af ​​rørledningen og PH-værdien, og realiser den automatiske start og stop af vandpumpen

· Konstant temperaturkontrolsystem:opsaml temperatursignalet fra senderen, og udsend styresignalet gennem det matchende analoge udgangsmodul for at justere varmeeffekten

· Tekstilmaskiner:opsaml spændingssignalet fra garnet, juster hastigheden på fremføringsvalsen for at opretholde stabiliteten af ​​spændingen

· Automatiseret testudstyr:indsamle flere analoge signaler fra testbænken til dataoptagelse og bedømmelse i stedet for manuel test for at forbedre effektiviteten

Eftersalgsservicesupport

Alle Omron CP1W-AD041-moduler, der sælges af Floating Light Automation, giver 12 måneders eftersalgsgarantiservice. I garantiperioden, hvis der er et kvalitetsproblem af ikke-menneskelig skade, giver vi gratis erstatning eller fuld refusion.

Vi har professionelle tekniske ingeniører, som kan give dig gratis teknisk rådgivning, herunder ledningsvejledning, programindstilling og andre relaterede spørgsmål.

For bulkordrer kan vi give yderligere bulkrabatter, og specifikke præferencepolitikker kan kontaktes af vores salgspersonale til forhandling.

Forsyningskapacitet og kildegaranti

Floating Light Automation har etableret et langsigtet stabilt samarbejdsforhold med Omrons officielle autoriserede distributører og store kanalleverandører.

På nuværende tidspunkt har spotbeholdningen af ​​CP1W-AD041 i vores varehuse i Kina og USA nået 120+ enheder, hvilket kan imødekomme efterspørgslen efter små-batch prototype-forsøgsproduktion og store batch-indkøb af komplette sæt udstyr.

Alle produkter, der sælges af os, er 100 % originale nye produkter, som kan give Omron originale fabrikskvalitetsinspektionscertifikater og batch-kvalifikationscertifikater.

Vi understøtter tredjeparts fabriksinspektion, alle produktkvalitetsproblemer, der ikke opfylder de originale fabriksstandarder, kan returneres eller udskiftes ubetinget inden for 12 måneder.

Med hensyn til logistik understøtter vi DHL, FedEx, UPS og andre globale ekspreskanaler, og ordren kan afsendes inden for 24 timer efter betaling, og de generelle europæiske og nordamerikanske regioner kan leveres inden for 3-7 arbejdsdage.

For langsigtede kooperativ ingeniørkunder kan vi levere en rullende lagerreserveservice for at sikre, at dit projekt ikke vil påvirke konstruktionsfremskridtet på grund af mangel på tilbehør.

FAQ

Sp: Hvordan installerer jeg Omron CP1W-AD041?

A: CP1W-AD041 forbindes direkte til højre side af CPU-enheden eller den foregående udvidelsesenhed via et udvidelsesstik. Sådan installeres:

1. Sæt modulets udvidelses-I/O-forbindelseskabel i udvidelsesstikket på CPU-enheden eller den foregående udvidelsesenhed.

2. Fastgør modulet på DIN-skinnen.

3. Hvis yderligere udvidelsesenheder er påkrævet, er yderligere udvidelse mulig via udvidelsesstikket på højre side af modulet.

Bemærk: Udvidelse I/O-forbindelseskablet er permanent fastgjort til modulet og kan ikke fjernes. Rør ikke ved kablet under drift for at forhindre funktionsfejl forårsaget af statisk elektricitet.

Sp.: Understøtter CP1W-AD041 gennemsnit?

A: Ja, det gør det. Gennemsnit kan aktiveres eller deaktiveres individuelt for hver kanal inden for indstillingerne for inputområde.

Når gennemsnit er aktiveret, udsender modulet gennemsnitsværdien af ​​flere samples, hvilket hjælper med at undertrykke signalstøj.

Sp.: Understøtter CP1W-AD041 detektering af ledningsbrud?

A: Ja, det gør det. CP1W-AD041 har trådbrudsdetektion for 1–5 V og 4–20 mA indgangsområderne. Modulet kan registrere en unormal tilstand, hvis en sensorsignalledning knækker.
